Capteur solaire à air chaud

Publié le par Bruno Henri

Ce capteur fourni de l'air chaud dans la maison, extrêmement facile à fabriquer et très peu coûteux.



Les toits étant très plat , j'ai arrimé avec des câbles tous mes capteurs pour les tempêtes.



Bientôt un schéma de cette installation.

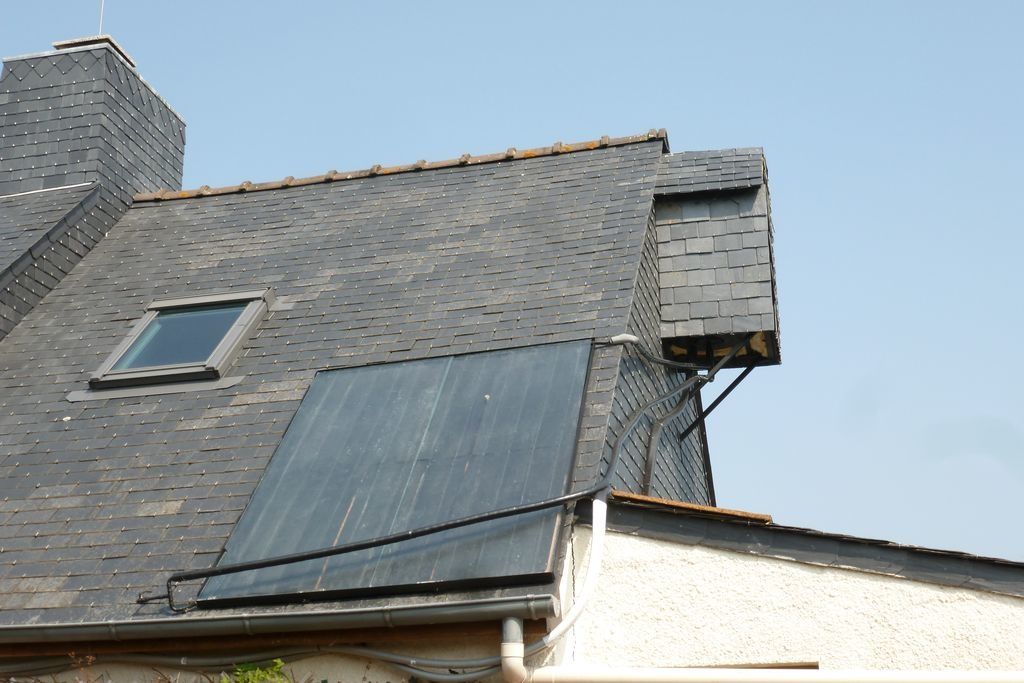

Capteur solaire à air chaud
Capteur solaire à air chaud
Le tube noir et blanc est isolé et emmène l'air chaud du capteur dans la maison à l'aide d'une petite turbine de convecteur très silencieuse qui ne consomme que 30 w et inaudible car située dans les combles

Le tube noir et blanc est isolé et emmène l'air chaud du capteur dans la maison à l'aide d'une petite turbine de convecteur très silencieuse qui ne consomme que 30 w et inaudible car située dans les combles

Publié dans les capteurs solaires

Partager cet article

Repost0

Les capteurs photovoltaïque

Publié le par Bruno Henri

Ils éclairent la cuisine et la salle de bain toute l'année et font tourner les pompes de circulation d'eau chaude des capteurs à eau chaude et la turbine du capteur à air



Aucune modif ni entretien pour eux

Les capteurs photovoltaïque
Les capteurs photovoltaïque
On peut voir les cables d'accrochages

On peut voir les cables d'accrochages

Publié dans les capteurs solaires

Partager cet article

Repost0

Articles les plus lus

Publié le par Bruno Henri

Partager cet article

Repost0

Révision et amélioration de mes capteurs à eau chaude

Publié le par Bruno Henri

Après 15 ans de bons et loyaux services ,.... quelques améliorations étaient dans ma tête depuis un moment.



Tout d'abord, il fallait remplacer les supports en bois des vitres qui commençaient à pourrir  par des supports imputrescible en inox.



Donc d'abord réaliser des fers en i de 50 mm de hauteur et de 2 mètres de long  le plus droit possible.

Révision et amélioration de mes capteurs à eau chaude
Révision et amélioration de mes capteurs à eau chaude
 la partie en bois qui est sous les capteurs à très bien vieillie et n'a pas été changée

la partie en bois qui est sous les capteurs à très bien vieillie et n'a pas été changée

L'augmentation de l'inclinaison, l'augmentation de l'espace entre la vitre et le capteur et la bonne étanchéité font que que même en ce mois de décembre j'ai de l'eau  chaude solaire

L'augmentation de l'inclinaison, l'augmentation de l'espace entre la vitre et le capteur et la bonne étanchéité font que que même en ce mois de décembre j'ai de l'eau chaude solaire

Publié dans les capteurs solaires

Partager cet article

Repost0

Remplissage du chauffe eau solaire et vue générale

Publié le par Bruno Henri

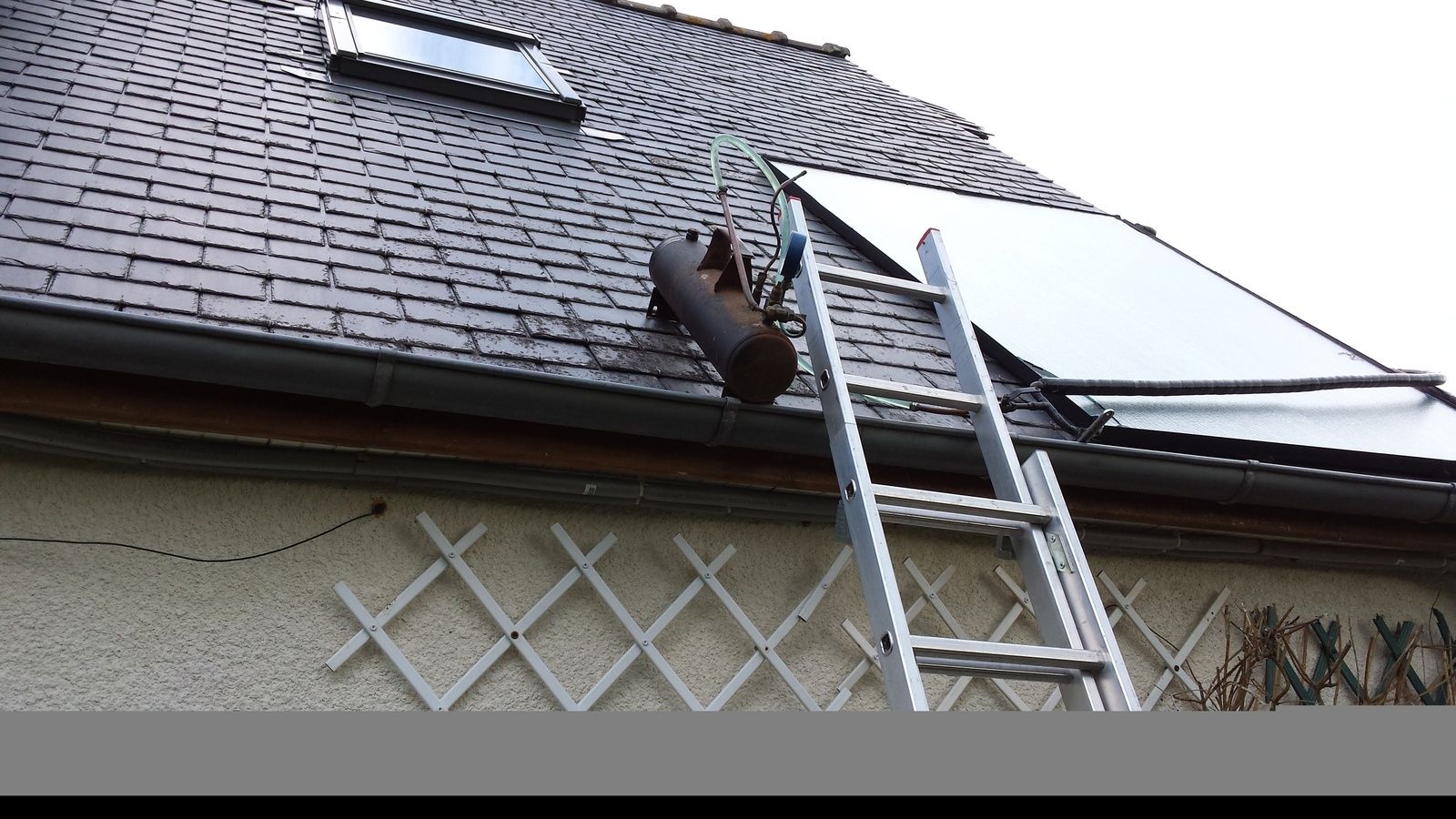

Le pot d'injection. Après remplissage d'eau glycolée , il est fermé hermétiquement et gonflé à l'air comprimé.Ce qui va permettre de remplir par le bas de l'installation tout le circuit jusqu'au vase d'expansion en chassant tout l'air en quelques secondes , et aussitôt rempli le chauffe eau commence à fonctionner ... S'il y a du soleil évidemment !

Le pot d'injection.

Le pot d'injection.

injection du glycol

injection du glycol

Le ballon dans son cabanon isolé.  A suivre....

Le ballon dans son cabanon isolé. A suivre....

Remplissage du chauffe eau solaire et vue générale
Reste les tuyaux ECS a accroché avec le retour du capteur pour la présentation.

Reste les tuyaux ECS a accroché avec le retour du capteur pour la présentation.

Publié dans les capteurs solaires

Partager cet article

Repost0

Chauffe eau solaire en thermosiphon

Publié le par Bruno Henri

Je reprends cet article pour le compléter avec la fabrication des capteurs puis l'installation complête qui fonctionne maintenant depuis mars 2014.





Après bien des recherches sur internet et chez les professionnels des énergies renouvelables, on constate qu'en France il est très difficile de se procurer un ballon d'eau chaude sanitaire marchant en thermosiphon.Et pour un ballon de 150 litres le prix est de presque 1000 euros.

Déjà la moitié des professionnels ne savent pas ce qu'est un montage en thermosiphon....

Quand vous trouvez un ballon avec échangeur ils sont incapable de vous certifier qu'il fonctionne en thermosiphon....



Qu'est-ce qu'un montage en thermosyphon?

Tout le monde a conqtaté que dans une maison , quand vous chauffez les pièces du bas, l'air chaud s'engouffre dans la cage d'escalier et c'est en haut de l'escalier qu'il fait le plus chaud ! Pourquoi ? tout simplement parce que l'air chaud plus léger que l'air foid à tendance naturellement à monter. Il en est de même pour l'eau chaude.

Une installation solaire ne doit pas être une usine à gaz coûteuse , le retour sur investissement doit être rapide.

c'est pour cette raison que nous opterons et  partirons sur le plus simple et le moins coûteux.



Toutes les maisons secondaires devraient en être équipées, En arrivant le week end, elles auraient de l'eau chaude entièrement gratuite et à la fin du week end ne laisseraient pas 150 ou 200 litres d'eau chaude perdues . Que d'économie !



Donc achat d'un ballon de 150 litres le moins cher : 140€ puisque on supprime la résistance électrique et le thermostat et d'une couronne de cuivre recuit de 14 ou 16.



A partir d'une couronne de cuivre recuit en haut à droite) , on forme l'échangeur (en enroulant la couronne sur un gros tube) qui va devoir rentrer dans le ballon d'eau chaude sanitaire





P1050537





Il ne faut pas que le diamètre de l'échangeur soit supérieur à 2 fois le diamètre du trou de la plaque de fond du ballon, car sinon avec les tubes du centre on ne peut pas visser le serpentin dans le trou !

P1050582









P1050578







Après avoir enlevé la resistance électrique et le thermostat on agrandit les trous pour faire passer les deux tube de diamètre 16 et le tube de diamètre 10qui va être relié au vase d'expansion.








2013-06-19 15.19.20





l'échangeur est terminé et se monte enle vissant dans le trou du ballon.

Le joint en caoutchouc d'origine se visse aussi par le haut du serpentin avnt le vissage dans le ballon (vertical près de la plue de fond)


les capteurs sont en  tôle de 8/10 en cuivre de 2 mètres par 1 mètre que je coupe en 4 c'est à dire j'en fais 4 de 0.5 mètre par 1 mètreplus facile à manipuler dans la presse

les capteurs sont en tôle de 8/10 en cuivre de 2 mètres par 1 mètre que je coupe en 4 c'est à dire j'en fais 4 de 0.5 mètre par 1 mètreplus facile à manipuler dans la presse

Avec un outil auto fabriqué en mécano soudé, on embouti la tôle pour insérer les tube de 8x10 en cuivre

Avec un outil auto fabriqué en mécano soudé, on embouti la tôle pour insérer les tube de 8x10 en cuivre

la rôle est prête à recevoir ses tubes

la rôle est prête à recevoir ses tubes

Avant de souder le tube dans la plaque il faut que les deux soit parfaitement décapés : bien à gauche mais mauvais à droite

Avant de souder le tube dans la plaque il faut que les deux soit parfaitement décapés : bien à gauche mais mauvais à droite

Plus on applique le tube dans sa rainure moins on consomme d'étain ...L'idéal est de faire ça  à deux , c'est plus facile

Plus on applique le tube dans sa rainure moins on consomme d'étain ...L'idéal est de faire ça à deux , c'est plus facile

Reste à "peinturer" en noir mat  (à suivre)

Reste à "peinturer" en noir mat (à suivre)
