Choquequirao La soeur de Machu Pichu : premier jour

Publié le par Bruno Henri

14 juin 2014 :

Départ à 4h30 du matin de Cusco avec notre guide dans un mini bus en direction du sud vers le village de Cachora. (Choquequirao n'est pas dans la vallée sacrée)

Il fait un froid de canard dans la voiture , les vitres sont gelées à l'intérieur.

Choquequirao est le dernier site Inca construit . Ce site Inca est considéré comme la soeur du Machu Pichu.

Contrairement à Machu Pichu qui a jusqu'à 5000 visiteurs par jour, Choquequirao n'a que quelques visiteurs par jour ( le jour où nous y étions , il n'y avait que 2 israéliens en même temps que nous)

Et pour cause, Choquequirao est à 32 km à pieds du dernier village accessible par la route: soit 64 km aller et retour , sans compter ceux que l'on fait sur le site et sans compter le dénivelé de 4500 m positif et négatif si vous redescendez de l'autre coté pour admirer les lamas en pierre blanche, le tout en quatre jours et demi, dans la poussière, la chaleur , les moustiques etc...

En début d'après midi, quand tout est prêt avec le muletier et le cuisinier, nous quittons le village de Cachora et commençons notre descente vers le Rio Apurimac.

Cachora est à 3000 m , nous descendons et remontons 250 m, puis descendons de 1000 m.

Dés que nous arrivons au dessus du Rio , il fait très chaud et les moustiques attaquent

Choquequirao  La soeur de Machu Pichu : premier jour
Choquequirao est dans le cercle rouge : ouahou ça fait une sacrée "virée" et le Rio est vraiment bas !

Choquequirao est dans le cercle rouge : ouahou ça fait une sacrée "virée" et le Rio est vraiment bas !

Choquequirao  La soeur de Machu Pichu : premier jour
Choquequirao  La soeur de Machu Pichu : premier jour
Les cochenilles dans les cactus donnent une belle teinture !

Les cochenilles dans les cactus donnent une belle teinture !

Un dénivelé de 1500 m nous sépare du Rio

Un dénivelé de 1500 m nous sépare du Rio

Choquequirao  La soeur de Machu Pichu : premier jour
Nous campons dans un tout petit village (seulement quelques cases) à 2000 m au milieu d'une végétation équatoriale : canne à sucre , oranges, bananes, ; végétation étonnante ! .

Nous campons dans un tout petit village (seulement quelques cases) à 2000 m au milieu d'une végétation équatoriale : canne à sucre , oranges, bananes, ; végétation étonnante ! .

La toilette est vite faite ...

La toilette est vite faite ...

Partager cet article

Repost 0

Garde sable - 3ème partie : les gardes sable

Publié le par Bruno Henri

Après avoir réussi 8 pièces (garde sable) pour l'instant le moule ne se détériore pas et rempli toujours sa fonction...

Espérons que ça dure !

Après 3 couches de cire en faisant briller , (comme pour le moule) , on place les couches de carbone pour obtenir le maximum de résistance aux endroits désirés...ça c'est mon problème ....

L'avantage du carbone sous vide est que les strates de carbone imbibées de résine vont être plaquées fortement les unes contre les autres par le vide , l'excédent de résine va s'évacuer vers le tissu absorbeur allégeant ainsi fortement la pièce en la rendant beaucoup plus solide.

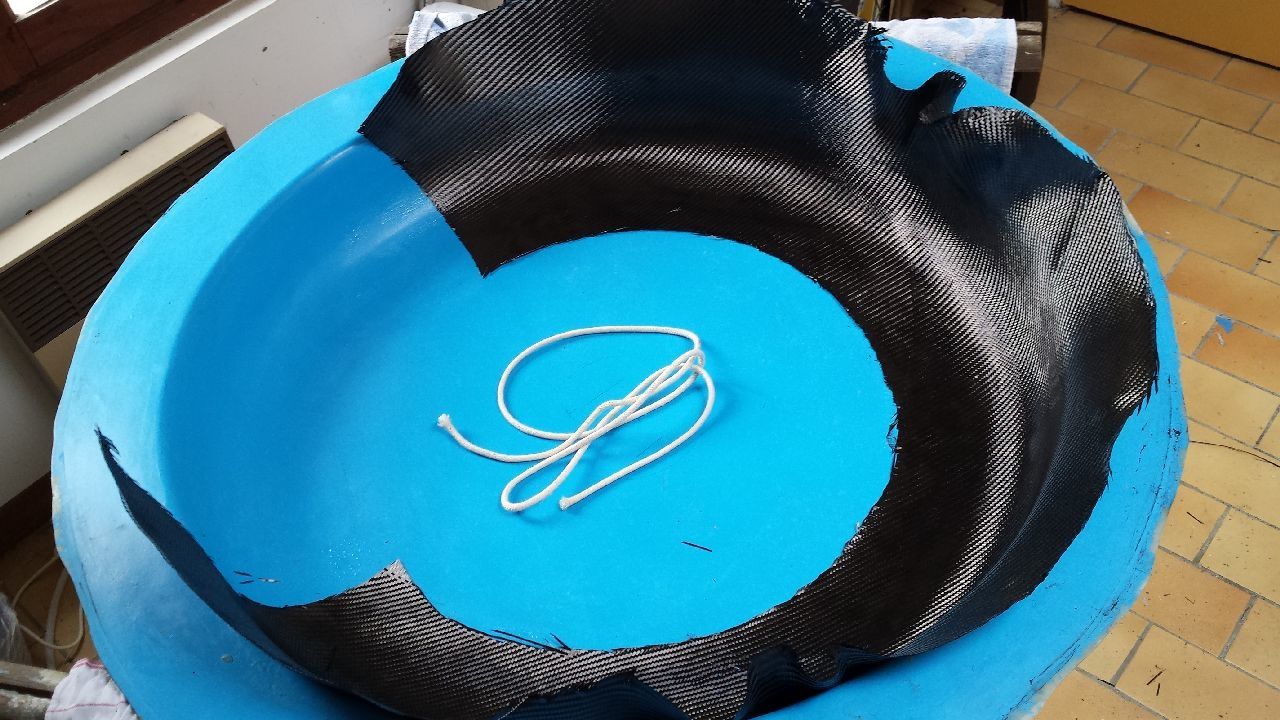

Première couche de carbone qui sera celle que l'on verra, donc à positionner avec le plus grand soin pour que l'aspect carbone soit le plus régulier possible !

Première couche de carbone qui sera celle que l'on verra, donc à positionner avec le plus grand soin pour que l'aspect carbone soit le plus régulier possible !

Puis les autres couches....et les renforts....

Puis les autres couches....et les renforts....

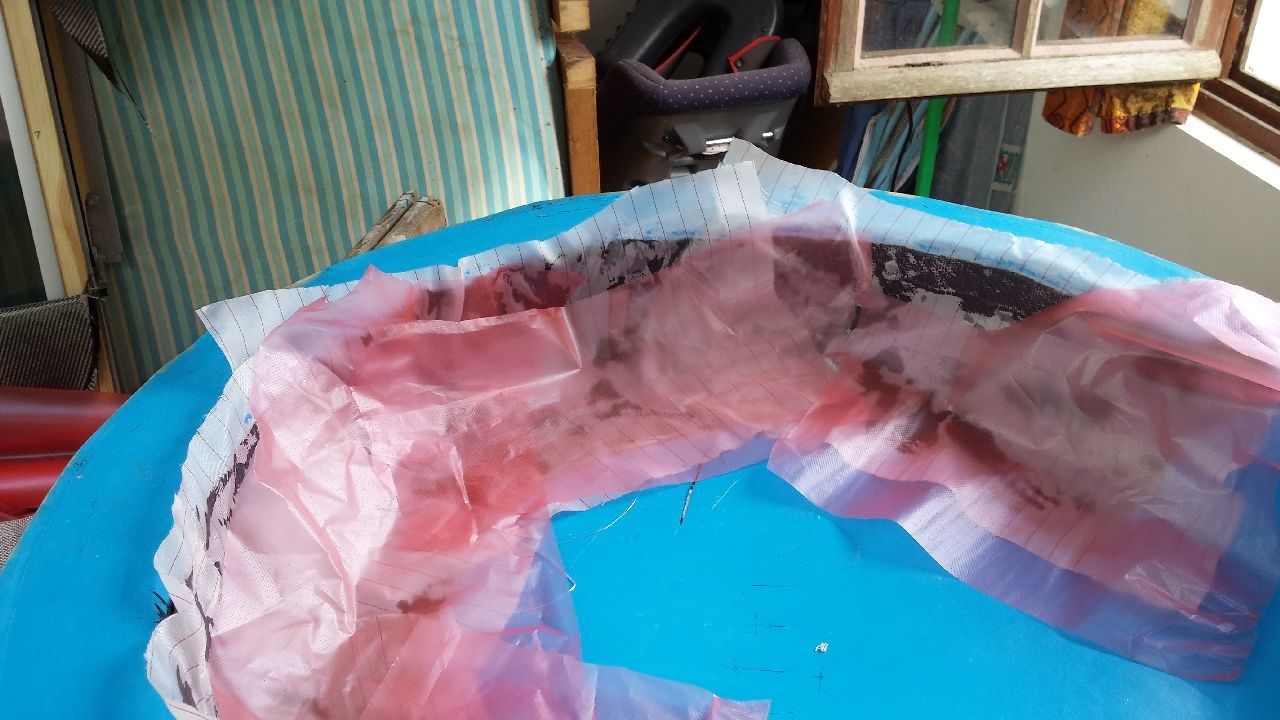

Puis on dispose le tissu d'arrachage qui va permettre de séparer la pièce du tissu draineur ou absorbeur...

Puis on dispose le tissu d'arrachage qui va permettre de séparer la pièce du tissu draineur ou absorbeur...

puis on dispose le film séparateur....

puis on dispose le film séparateur....

Puis le tissu absorbeur qui , du fait du tirage au vide, va absorber l'excédant de résine...

Puis le tissu absorbeur qui , du fait du tirage au vide, va absorber l'excédant de résine...

Comme notre père et notre grand père, j'ai toujours envie d'essayer d'aller plus vite et moins cher...voici une des méthodes que j'ai utilisé pour la mise sous vide. Ici j'ai fabriqué une grande poche et j'enfile tout le moule dedans. l'avantage est que le troisième bord à étancher est rectiligne , c'est beaucoup plus rapide et facile que la première méthode que j'avais pratiqué, mais elle a un inconvénient que je décrit plus bas.

Comme notre père et notre grand père, j'ai toujours envie d'essayer d'aller plus vite et moins cher...voici une des méthodes que j'ai utilisé pour la mise sous vide. Ici j'ai fabriqué une grande poche et j'enfile tout le moule dedans. l'avantage est que le troisième bord à étancher est rectiligne , c'est beaucoup plus rapide et facile que la première méthode que j'avais pratiqué, mais elle a un inconvénient que je décrit plus bas.

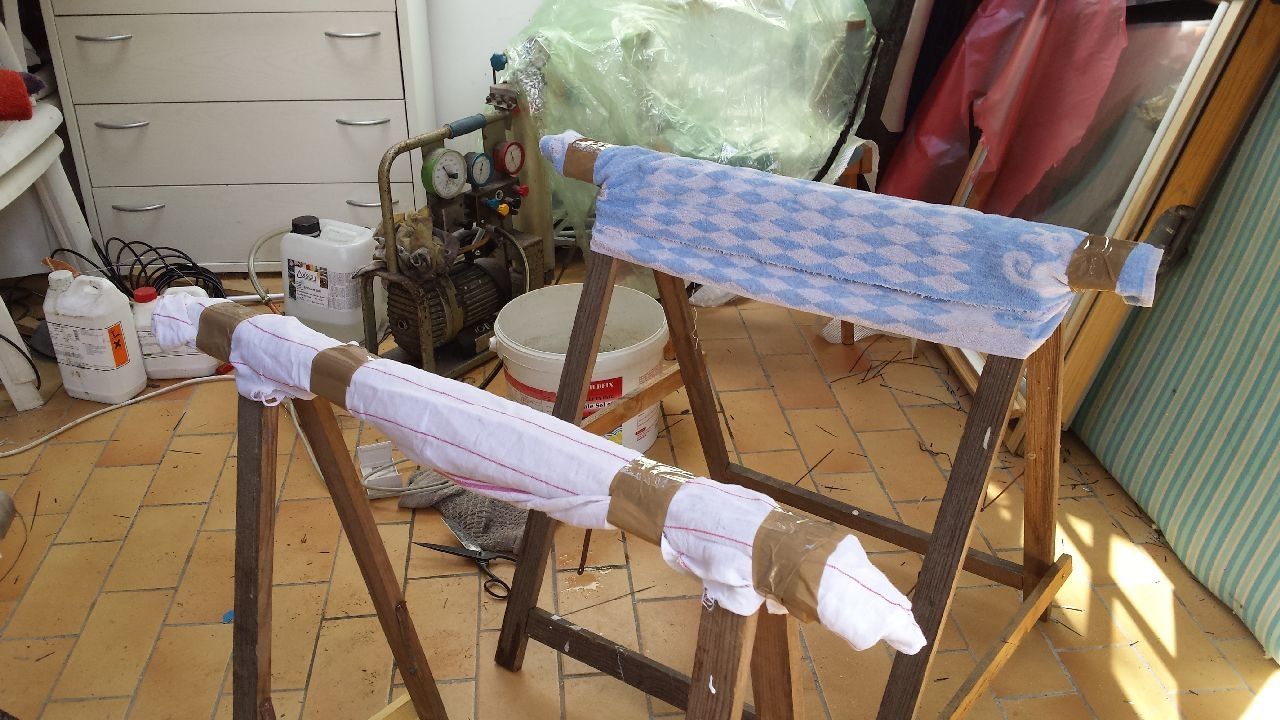

Protection des tréteaux pour ne pas percer la bâche en l'enfilant ...

Protection des tréteaux pour ne pas percer la bâche en l'enfilant ...

Enfilé dans la poche , le cordon noir de la bâche, c'est le joint en caoutchouc qui colle le plastique et fait l'étanchéité. Si l'étanchéité se fait plus vite et plus facilement, l'inconvénient c'est que le moule ne doit pas avoir à l'extérieur d'aspérités qui percerait la bâche, ni d'arêtes vives !

Enfilé dans la poche , le cordon noir de la bâche, c'est le joint en caoutchouc qui colle le plastique et fait l'étanchéité. Si l'étanchéité se fait plus vite et plus facilement, l'inconvénient c'est que le moule ne doit pas avoir à l'extérieur d'aspérités qui percerait la bâche, ni d'arêtes vives !

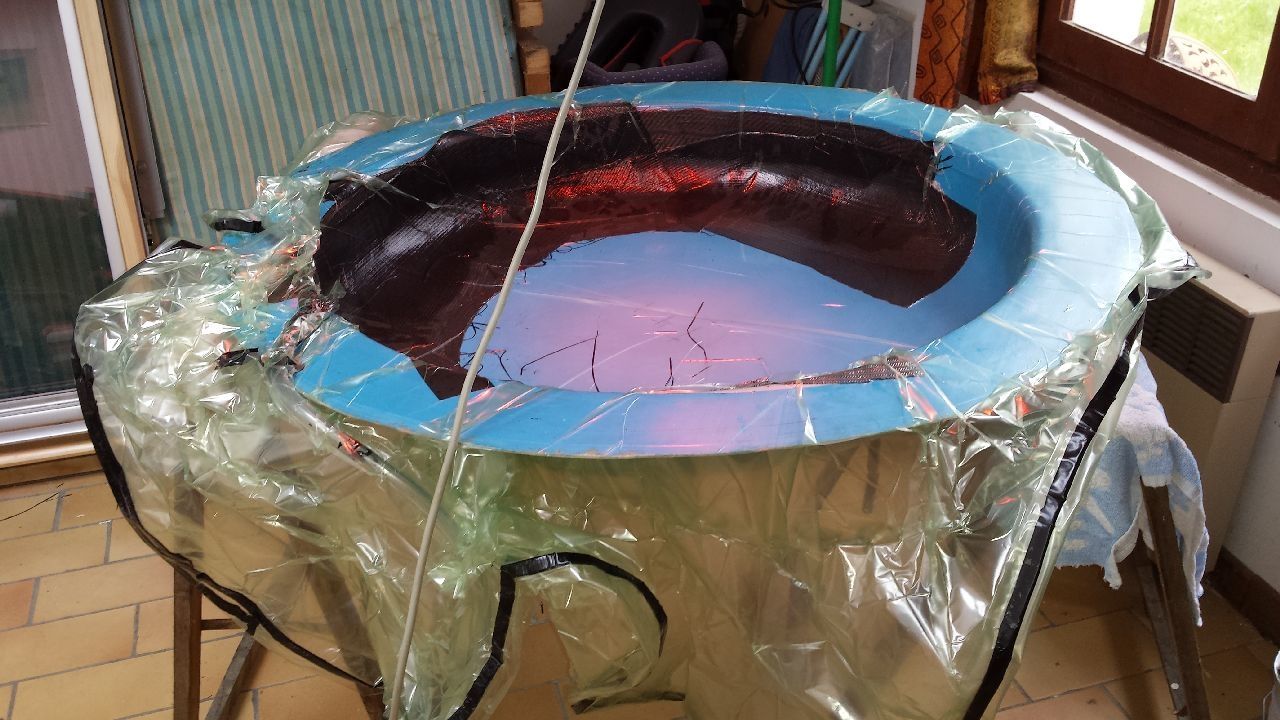

En plein tirage au vide avec une lampe à infra rouge pour chauffer un peu. en haut à droite le tuyau de tirage au vide enveloppé dans du tissu absorbeur pour éviter que le bâche ne le bouche

En plein tirage au vide avec une lampe à infra rouge pour chauffer un peu. en haut à droite le tuyau de tirage au vide enveloppé dans du tissu absorbeur pour éviter que le bâche ne le bouche

Le tirage au vide se fait avec un compresseur de vieux frigo ou une pompe à vide de frigoriste ou de dentiste .Mano de gauche à -1 bar , ( le 1000 est la pression atmosphérique) les 2 autres mano ne servent pas ici

Le tirage au vide se fait avec un compresseur de vieux frigo ou une pompe à vide de frigoriste ou de dentiste .Mano de gauche à -1 bar , ( le 1000 est la pression atmosphérique) les 2 autres mano ne servent pas ici

L'autre méthode consiste à utiliser ce qu'on appelle la plage technique du moule. C'est à dire utilisé le bord du moule . l'inconvénient , c'est qu'il faut étancher de nombreux plis. ici un autre modèle de garde sable.Ici , ce qu'il ne faut pas faire mettre le tuyau de tirage au vide sur la pièce , ça laisse une trace sur la pièce.Il faut le mettre sur la plage technique.

L'autre méthode consiste à utiliser ce qu'on appelle la plage technique du moule. C'est à dire utilisé le bord du moule . l'inconvénient , c'est qu'il faut étancher de nombreux plis. ici un autre modèle de garde sable.Ici , ce qu'il ne faut pas faire mettre le tuyau de tirage au vide sur la pièce , ça laisse une trace sur la pièce.Il faut le mettre sur la plage technique.

L'autre modèle réalisé

L'autre modèle réalisé

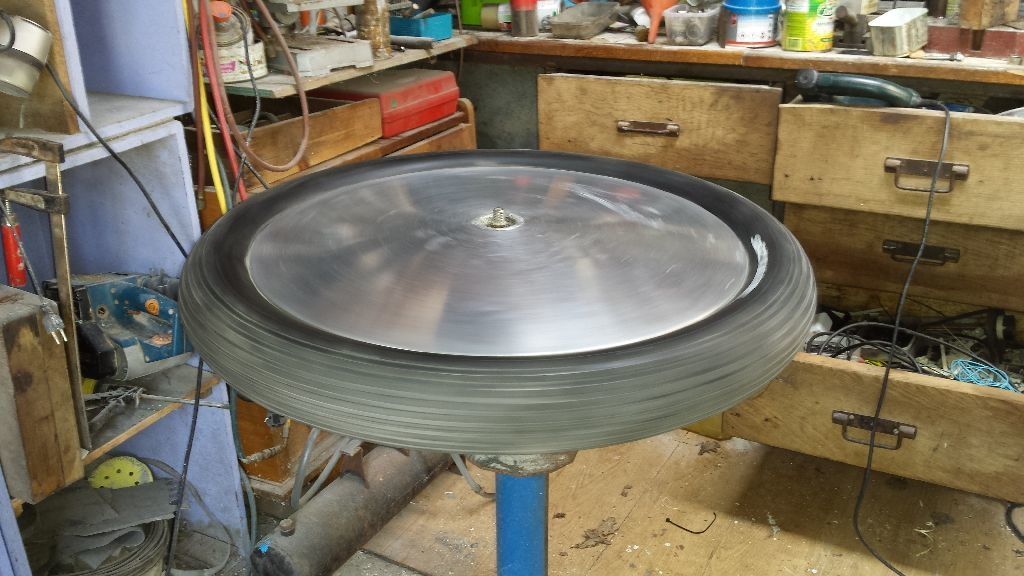

L'avenir nous dira quels sont les mieux , à suivre...Moins d'inox, plus de carbone , mais même poids à l'arrivée

L'avenir nous dira quels sont les mieux , à suivre...Moins d'inox, plus de carbone , mais même poids à l'arrivée

Garde sable - 3ème partie : les gardes sable
Au démoulage , on voit ici l'excédent de résine dans le tissu absorbeur ( comme de la glace)

Au démoulage , on voit ici l'excédent de résine dans le tissu absorbeur ( comme de la glace)

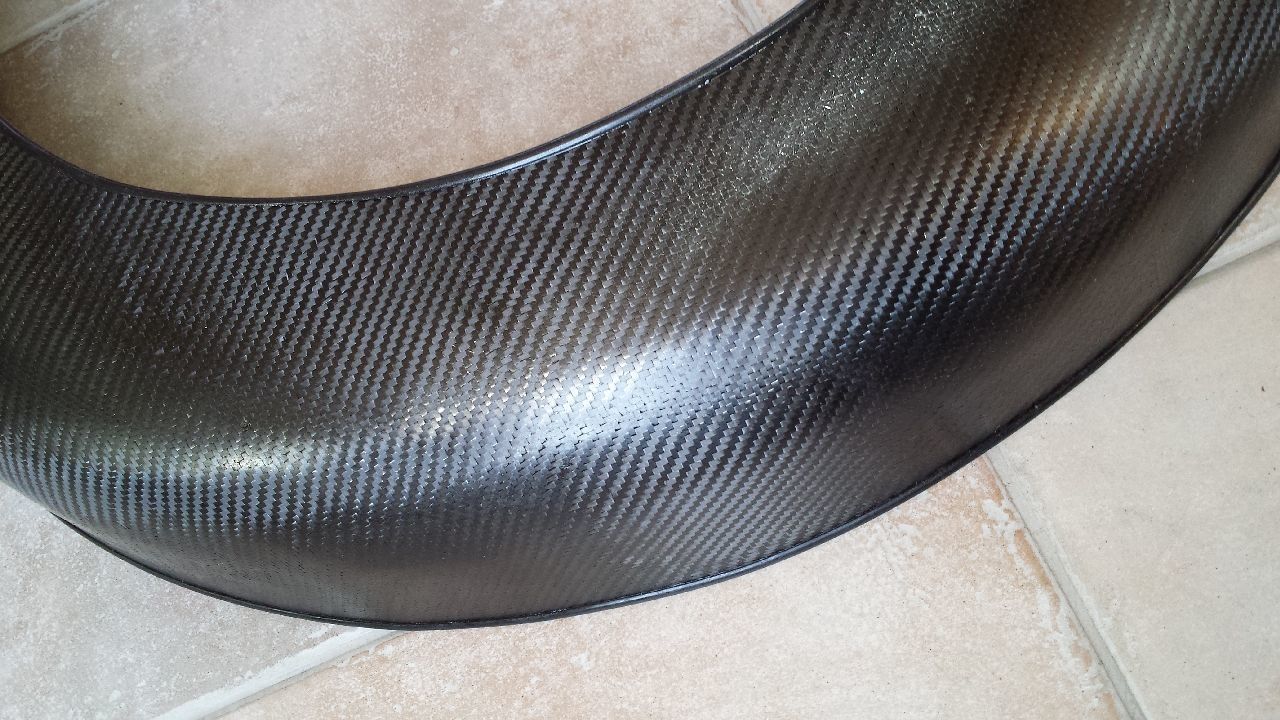

Je pense que ce modèle avec ses protections anti coupantes,  sera préféré (car l'arête est très fine)

Je pense que ce modèle avec ses protections anti coupantes, sera préféré (car l'arête est très fine)

Je le trouve plus esthétique ? Vernis ou peint , ça va faire !

Je le trouve plus esthétique ? Vernis ou peint , ça va faire !

Publié dans Char à voile

Partager cet article

Repost 0

Garde sable - 2ème partie : le moule

Publié le par Bruno Henri

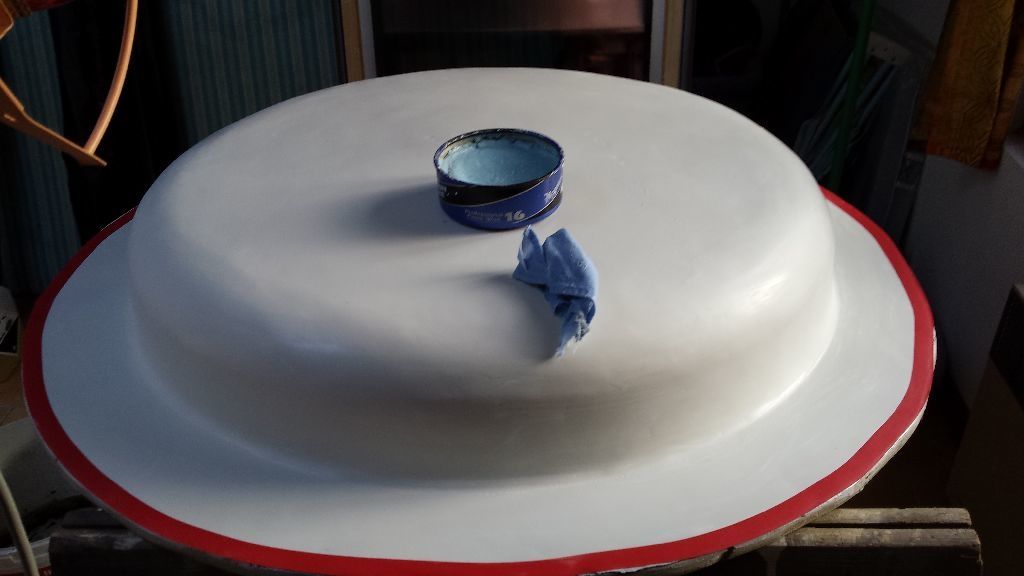

Après 4 couches de cire .... On laisse sécher et on fait briller entre chaque couche....

Garde sable - 2ème partie : le moule
Puis on étend le Gelcoat à la résine époxy , dur à mettre ! L'état de surface n'est vraiment pas lisse ...mais c'est normal ....paraît-il ?

Puis on étend le Gelcoat à la résine époxy , dur à mettre ! L'état de surface n'est vraiment pas lisse ...mais c'est normal ....paraît-il ?

Dés que le gelcoat commence à prendre ....

Dés que le gelcoat commence à prendre ....

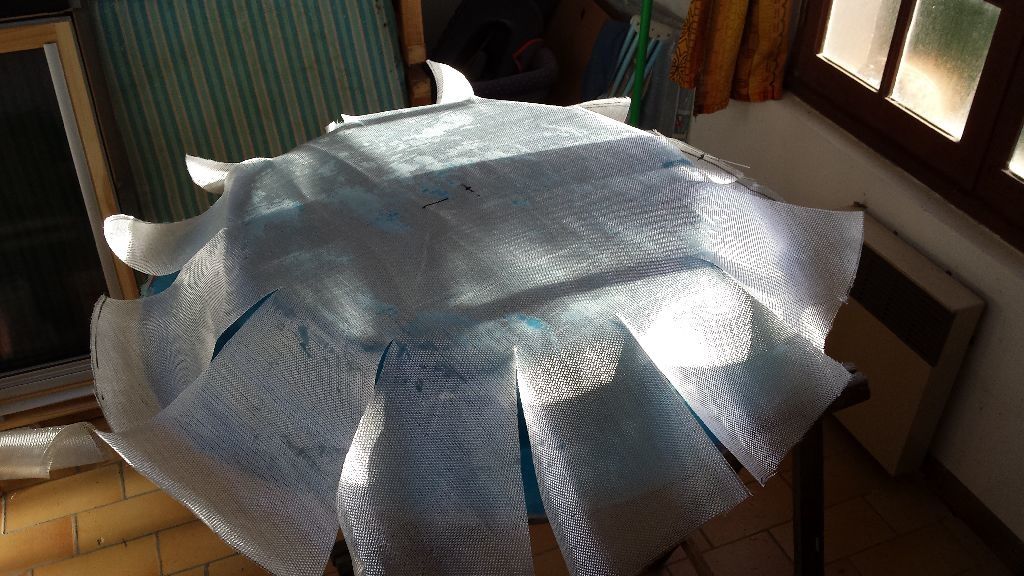

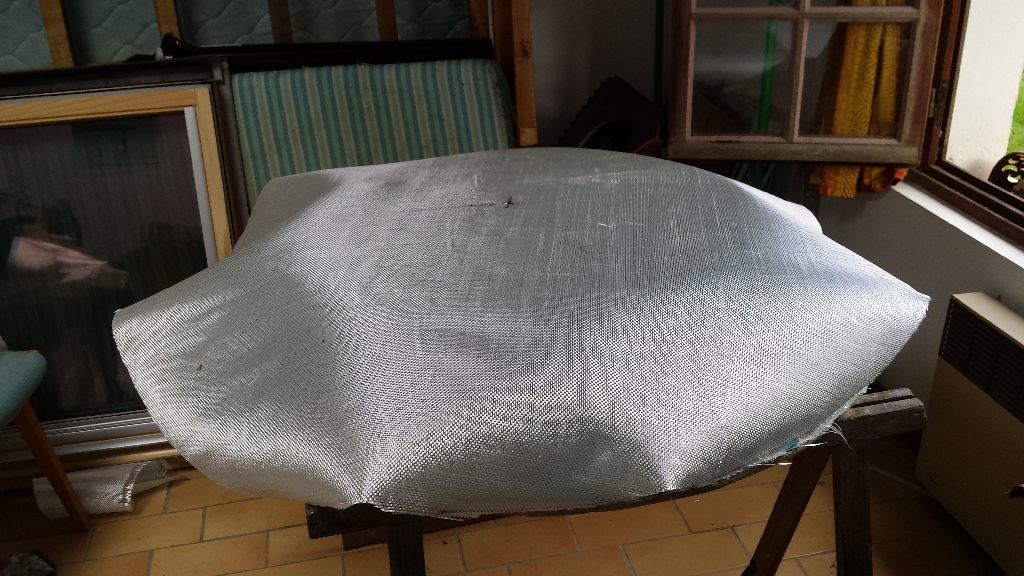

on superpose de 2 couches de fibre de verre de 200 gr puis 8 couches de 300 gr

on superpose de 2 couches de fibre de verre de 200 gr puis 8 couches de 300 gr

Garde sable - 2ème partie : le moule

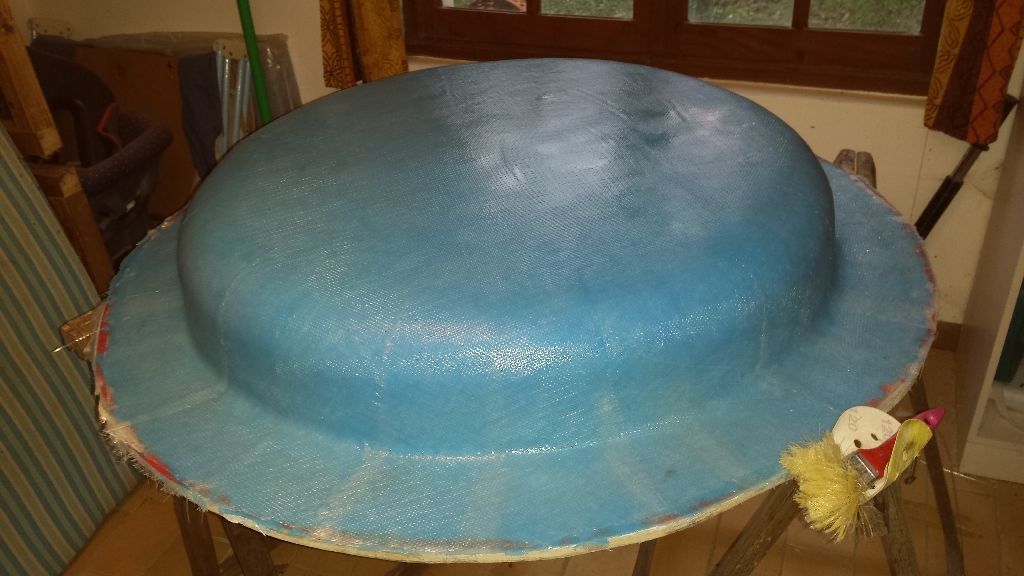

Là,  tout a bien fonctionné : aucune bulle dans les 10 strates. J'appréhende le démoulage ....

Là, tout a bien fonctionné : aucune bulle dans les 10 strates. J'appréhende le démoulage ....

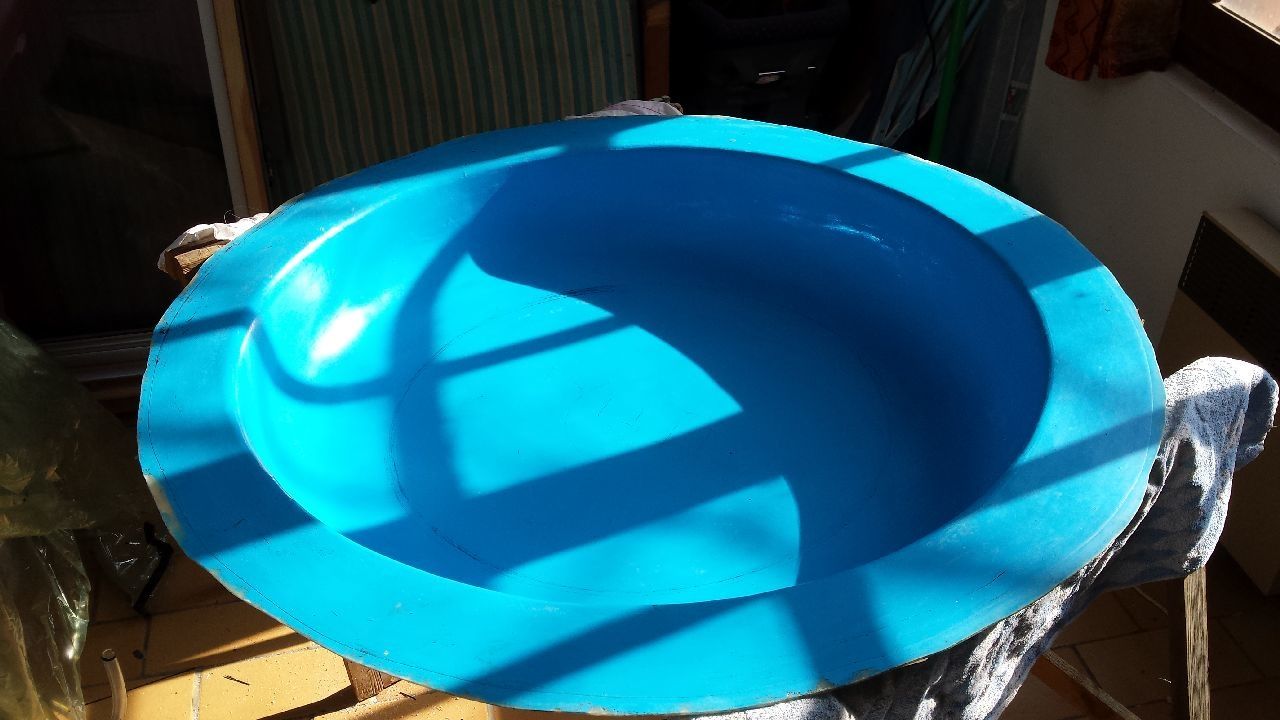

Mais non tout s'est bien passé , un peu dur à décoller, mais aucun arrachage. Le gelcoat  est nickel. Après démoulage : le moule fini

Mais non tout s'est bien passé , un peu dur à décoller, mais aucun arrachage. Le gelcoat est nickel. Après démoulage : le moule fini

Publié dans Char à voile

Partager cet article

Repost 0

Des Racines et des Ailes sur FR3

Publié le par Bruno Henri

Les caméras des Racines et des Ailes se sont posées dans le Nord , Pas de Calais et ce mercredi 23 mars , notre famille est à l'honneur dans une petite séquence sur la plage du Touquet

Des Racines et des Ailes sur FR3

Publié dans Char à voile

Partager cet article

Repost 0

Garde sable pour 5 sport - 1er étape : le modèle

Publié le par Bruno Henri

Ce n'est pas difficile , mais c'est long , car plus le modèle est bien fait et fini , mieux seront réussis les gardes boues !

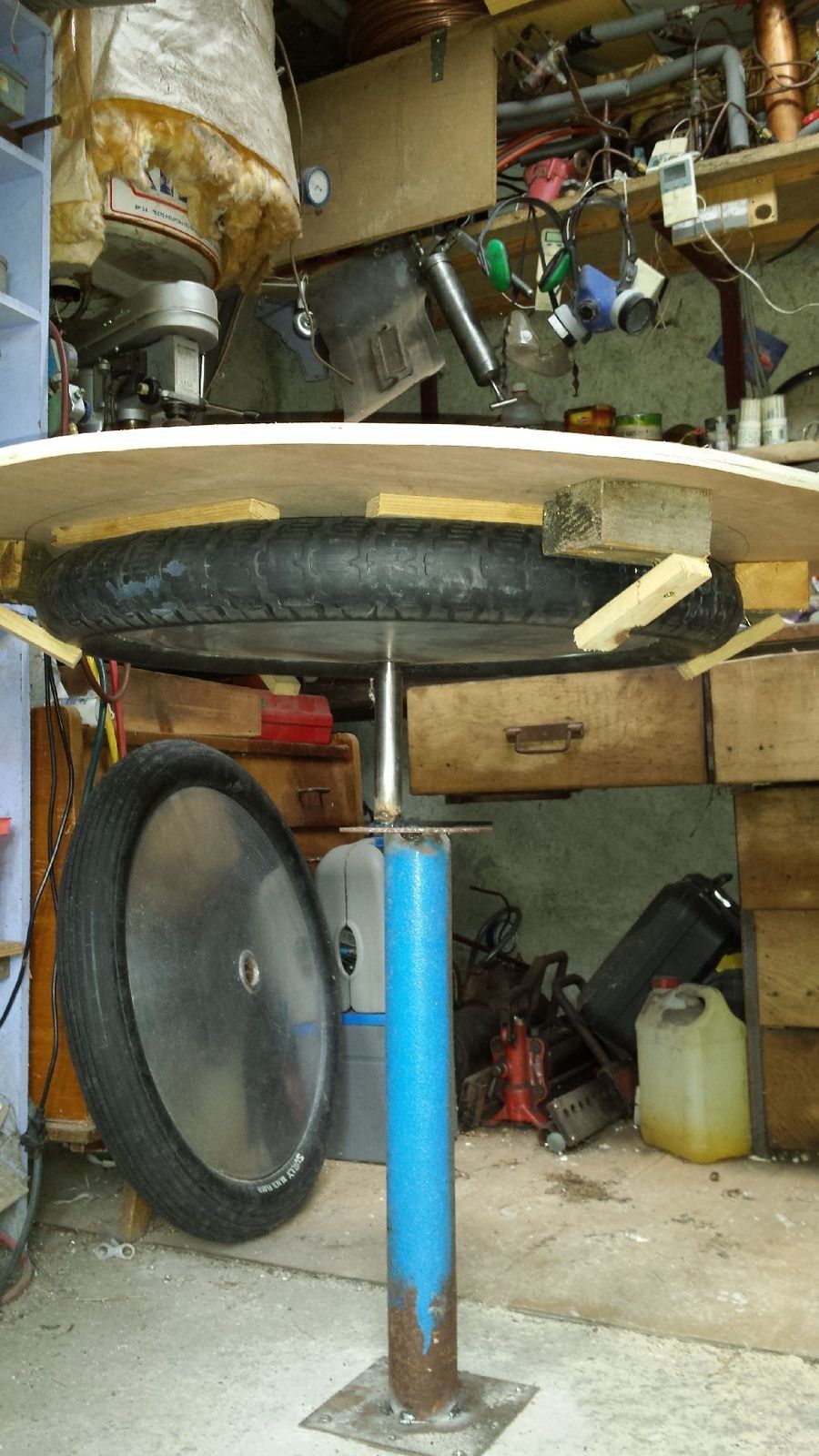

D'abord , fabrication d'un tour horizontal avec une fusée et une roue ....

Garde sable pour 5 sport - 1er étape : le modèle
Garde sable pour 5 sport - 1er étape : le modèle
Garde sable pour 5 sport - 1er étape : le modèle

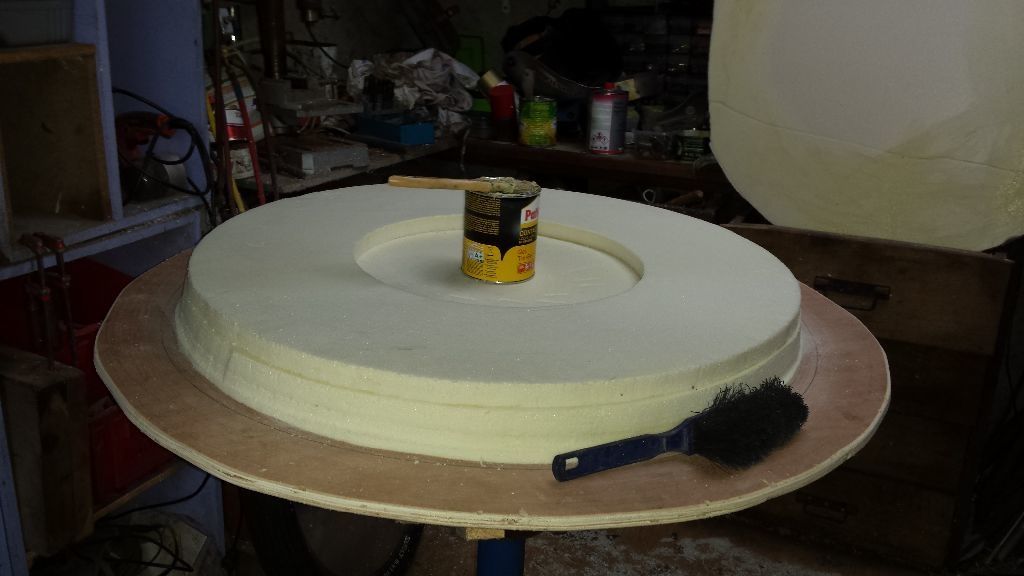

Puis , collage de mousse polyuréthane en plaques pour arriver à la hauteur désirée ...

Puis , collage de mousse polyuréthane en plaques pour arriver à la hauteur désirée ...

Garde sable pour 5 sport - 1er étape : le modèle
Garde sable pour 5 sport - 1er étape : le modèle
Au fil chaud, avec un chargeur de batterie, début de mise à la forme

Au fil chaud, avec un chargeur de batterie, début de mise à la forme

Garde sable pour 5 sport - 1er étape : le modèle

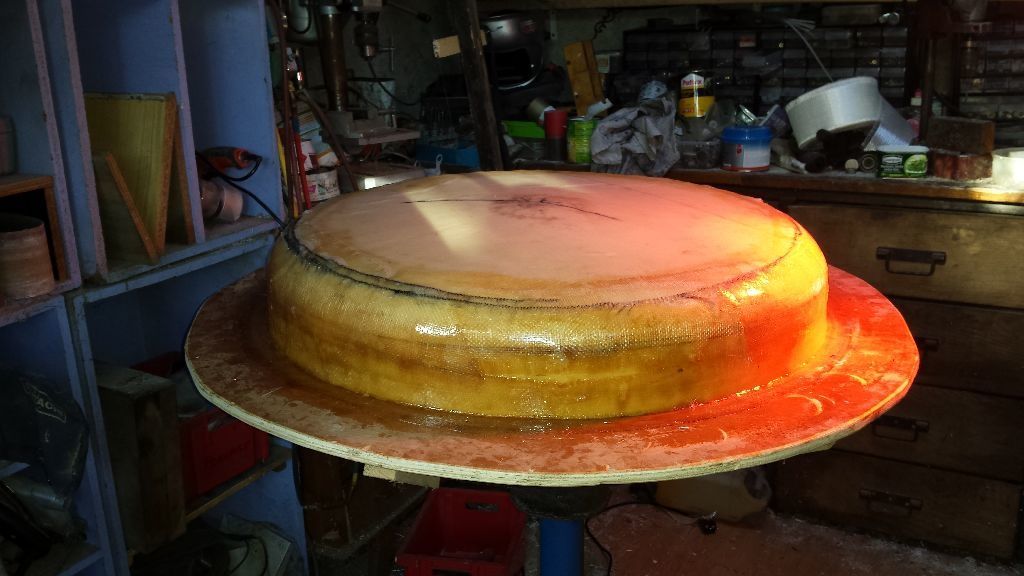

Pour consolider , j'ai fait 2 couches de 300 gr pour pouvoir modifier ce modèle ou pouvoir refaire un moule

Pour consolider , j'ai fait 2 couches de 300 gr pour pouvoir modifier ce modèle ou pouvoir refaire un moule

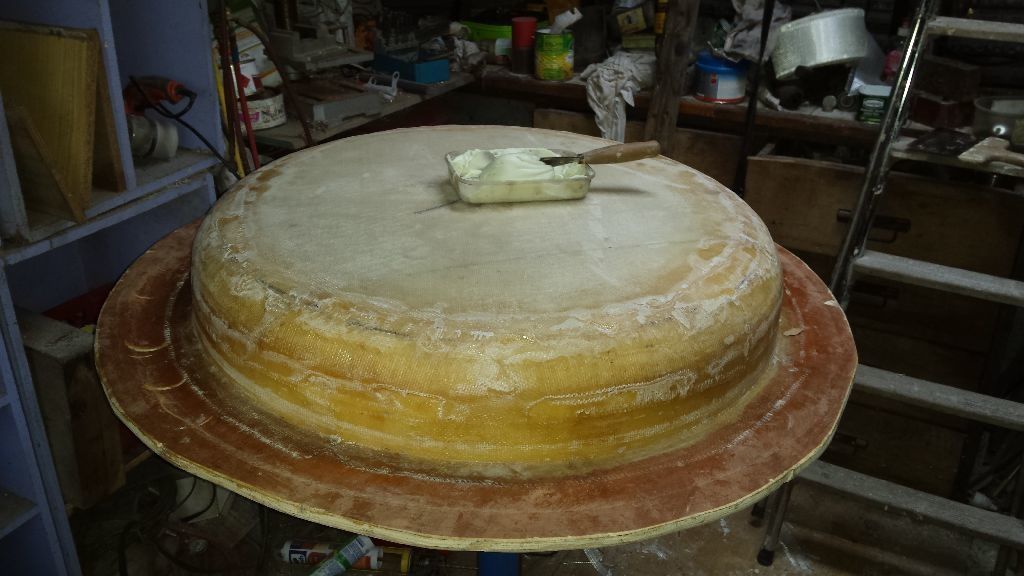

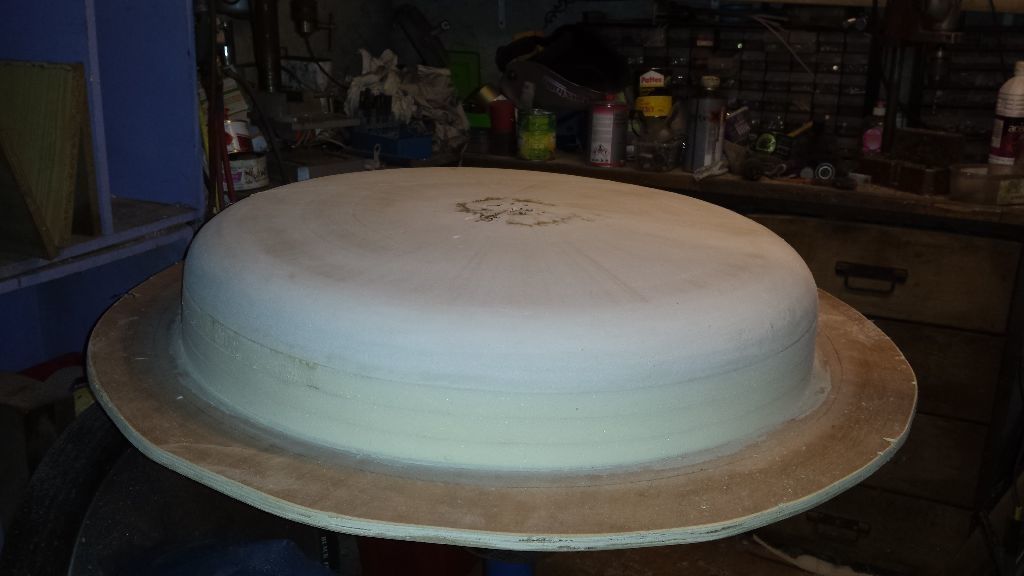

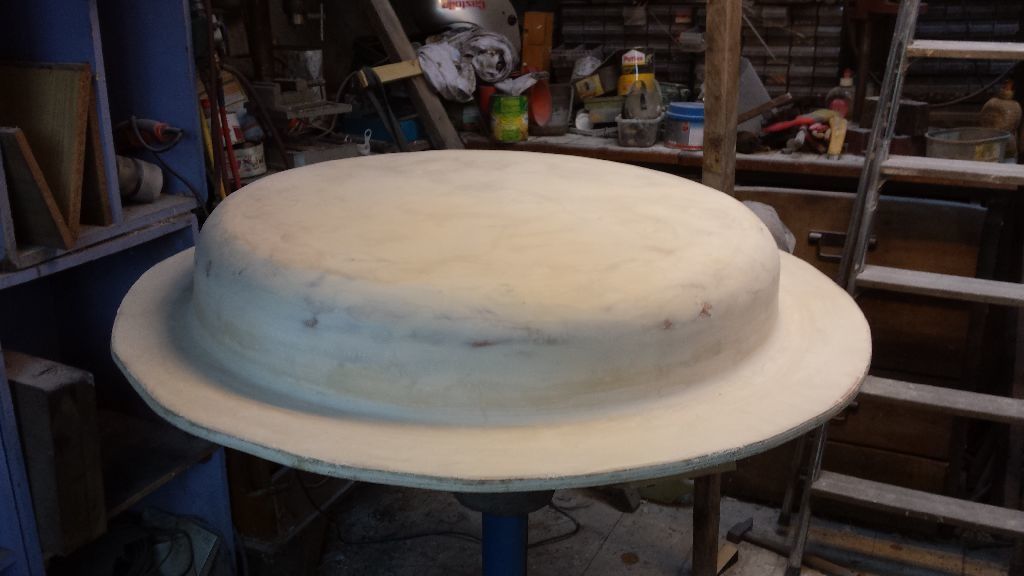

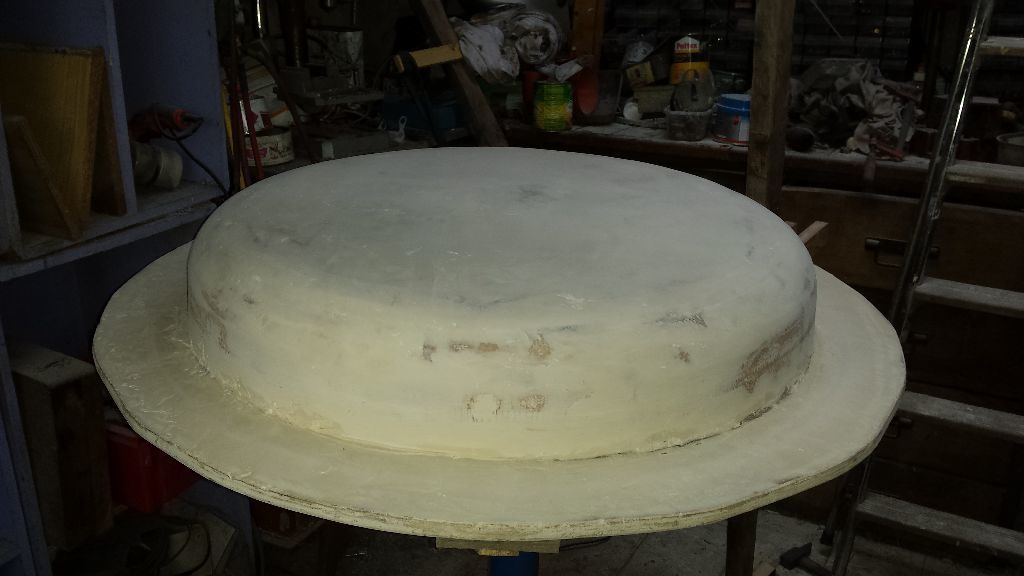

Après , moultes couches de mastic polyester ....entrecoupées de ponçages jusqu'à obtention de la plus belle précision

Après , moultes couches de mastic polyester ....entrecoupées de ponçages jusqu'à obtention de la plus belle précision

Garde sable pour 5 sport - 1er étape : le modèle
Garde sable pour 5 sport - 1er étape : le modèle
Entrecoupé d'un défi nord avec Luc, mais vent de sud, mais bien amusé quand même !

Entrecoupé d'un défi nord avec Luc, mais vent de sud, mais bien amusé quand même !

Garde sable pour 5 sport - 1er étape : le modèle
Garde sable pour 5 sport - 1er étape : le modèle
Puis une couche d'époxy au pistolet

Puis une couche d'époxy au pistolet

Malheureusement, l'époxy mal mélangée ne séchait pas.... alors en désespoir de cause, un coup de bombe de peinture métalisée me durcit la résine.

Malheureusement, l'époxy mal mélangée ne séchait pas.... alors en désespoir de cause, un coup de bombe de peinture métalisée me durcit la résine.

Mais la surface n'est pas lisse , alors je refait une peinture auto à l'époxy ... Cette fois cela me plaît . le modèle est fini

Mais la surface n'est pas lisse , alors je refait une peinture auto à l'époxy ... Cette fois cela me plaît . le modèle est fini

Publié dans Char à voile

Partager cet article

Repost 0

Au delà de toute espérance !

Publié le par Bruno Henri

Après 2h de roulage dans l'eau, pas un grain de sable sur la voile !

Après 2h de roulage dans l'eau, pas un grain de sable sur la voile !

Le siège et le pilote complètement secs !

Le siège et le pilote complètement secs !

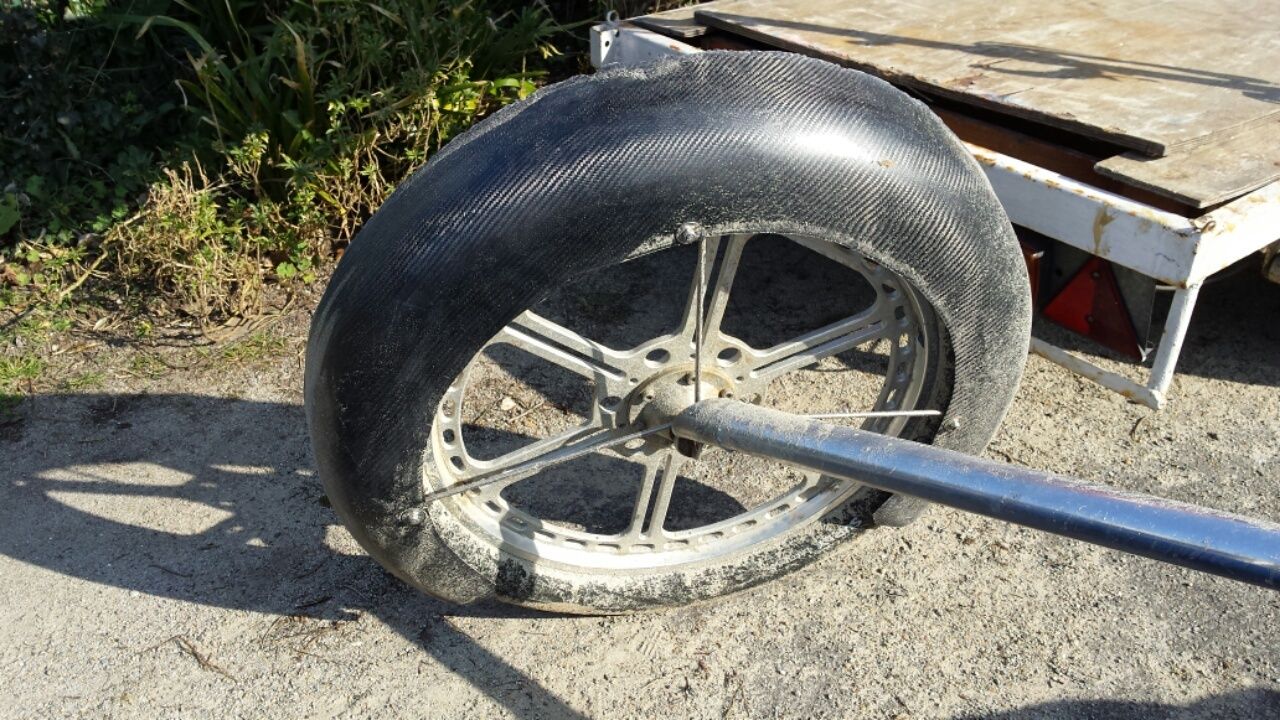

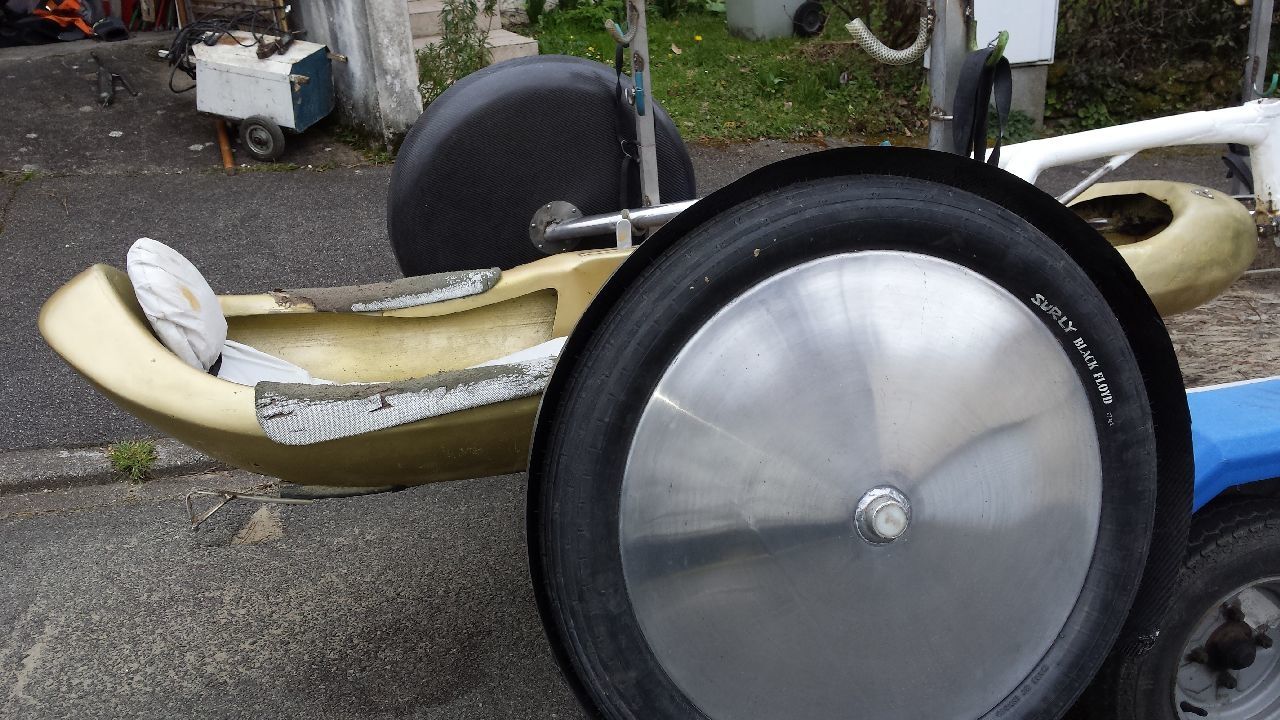

Grâce à mes gardes boues en carbone sous vide : poids 350gr . Je suis vraiment content.

Grâce à mes gardes boues en carbone sous vide : poids 350gr . Je suis vraiment content.

Publié dans Char à voile

Partager cet article

Repost 0

Cusco (suite 6)

Publié le par Bruno Henri

Le 13 juin 2014

Nous visitons le Monasterio de Santo Domingo construit sur le plus célèbre lieu de l'empire Inca : le Temple du soleil "Corichanga"

Les murs du temple étaient recouverts de 700 feuilles d'or pesant 2 kg chacune....

De nombreux autres trésors ont été pillés et fondus dans les mois qui suivirent l'arrivée des conquistadors...!

Sous le cloître : le temple du soleil

Sous le cloître : le temple du soleil

Cusco (suite 6)
Cusco (suite 6)
Cusco (suite 6)
Cusco (suite 6)
Cusco (suite 6)
Cusco (suite 6)

Partager cet article

Repost 0

Cusco (suite 5)

Publié le par Bruno Henri

Le 13 juin 2014

Cusco (suite 5)
Cusco (suite 5)
Cusco (suite 5)
Cusco (suite 5)
Cusco (suite 5)

Partager cet article

Repost 0

Cusco (suite 4)

Publié le par Bruno Henri

juin 2014

La pierre aux 12 angles : sans doute la pierre la plus photographiée au monde !!!

La pierre aux 12 angles : sans doute la pierre la plus photographiée au monde !!!

Plaza de Armas

Plaza de Armas

Cusco , une ville vraiment encaissée

Cusco , une ville vraiment encaissée

Le marché

Le marché

Cusco (suite 4)
Cusco (suite 4)
Cusco (suite 4)
Cusco (suite 4)
Cusco (suite 4)
Cusco (suite 4)

Partager cet article

Repost 0

Cusco (suite 3)

Publié le par Bruno Henri

Cusco (suite 3)
Cusco (suite 3)
Cusco (suite 3)
Cusco (suite 3)
Cusco (suite 3)
Cusco (suite 3)

Partager cet article

Repost 0
